一、取样冷却器装置概述
取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，分炉水取样器、蒸汽取样器、给水取样器、疏水取样器、凝结水取样器。取样冷却后对给水质进行分析化验，锅炉及热力系统中的水大都温度较高，而高水温不便于取样，也不便于测定，在取样中应加以冷却，所以要把取样点的样品引进取样冷却器进行冷却，一般要求保证流量在500-700mL/min时，样品能冷取到30度以下，满足中华人民共和国电力行业DL/T 457—91的标准。
二、取样冷却器装置及系统
1、取样器管材均采用不锈钢管，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染。
2、取样管分单盘管式和双重套管式。
3、取样冷却器应具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
4、大型锅炉一般采用集中式取样分析装置。

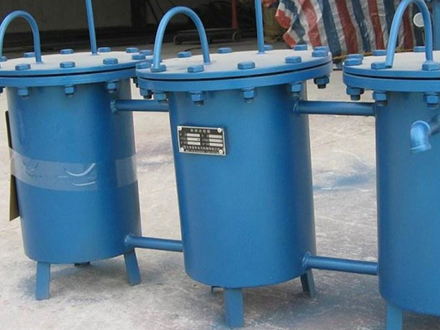

取样冷却器用于锅炉房或发电厂内汽水化验取样冷却的仪器。取样冷却器，包括冷却水箱、入水管道、法兰盖、出水管道、汇流槽及若干冷却盘管；可以有效的提高水质分析的准确性，同时设备之间连接点简单。
冷却水箱的顶部设有与法兰盖相连接的盘管口，法兰盖上设有孔，冷却盘管的中部设置于冷却水箱内，冷却盘管的出口端及入口端分别穿过孔延伸至冷却水箱外，其中，冷却盘管的入口与锅炉相连通，冷却盘管的出口位于汇流槽的正上方，冷却盘管中的水通过冷却盘管的出口流入汇流糟内，汇流槽的底部连通有排水管；所述冷却水箱的底部设有入水口，入水管道的出口与冷却水箱的入水口相连通；冷却水箱的顶部还设有出水口，出水管道的入口与冷却水箱的出水口相连通。
取样冷却器特点：取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
